引言：

氣紋是注塑行業的一種比較常見的成型缺陷，無論是精密塑料件還是大型的汽車家電類模具，經常困擾著k8凱發(中國)天生贏家·一觸即發注塑生產廠商。因?yàn)闅饧y是一種比較主觀的外觀缺陷，讓軟件直接表達出來存在一定的難度，因此在moldflow的分析結果中，并沒有直觀的分析結果來顯示和預判這種注塑缺陷。因此本文通過案例介紹，利用產品結構的更改，運用并結合moldflow軟件來解決這個難題。

案例分享（1個）

1案例介紹

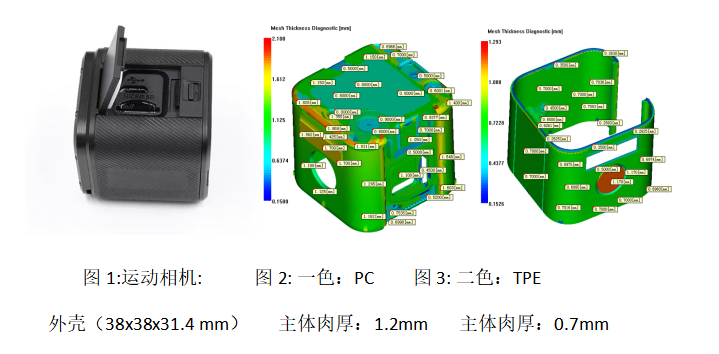

運動相機的外殼是38x38x31.4 mm（圖1）。一色是PC，主體肉厚：1.2mm（圖2）。二色是TPE，主體肉厚：0.7mm（圖3）。

2原始設計方案

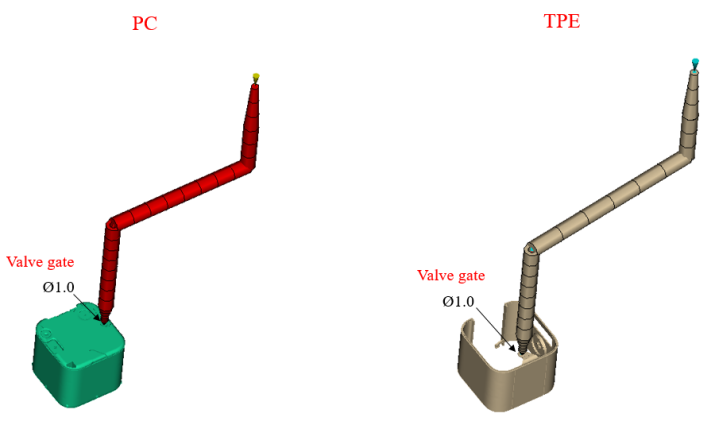

本產品的原始設計方案如圖4所示。

圖4:原始設計方案

3目前存在的問題

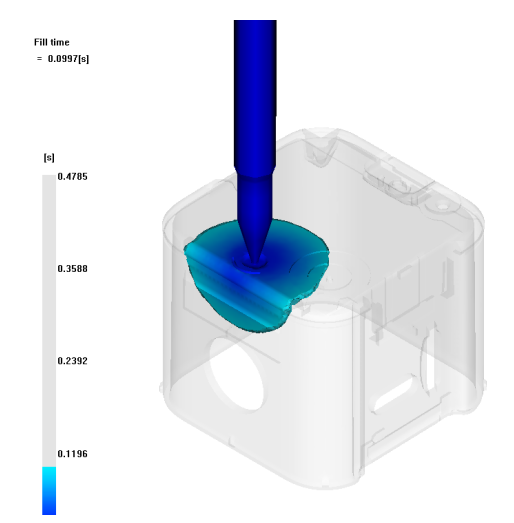

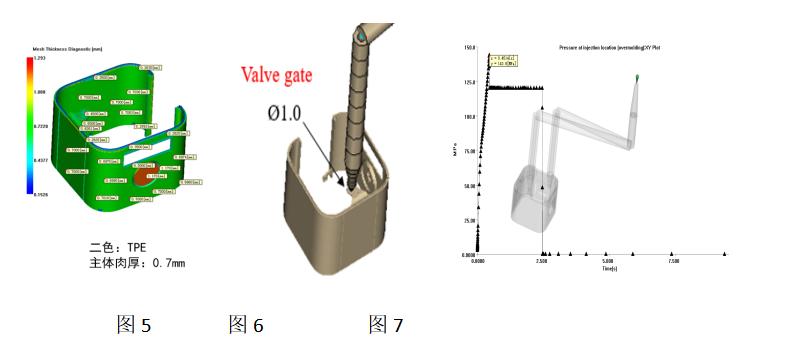

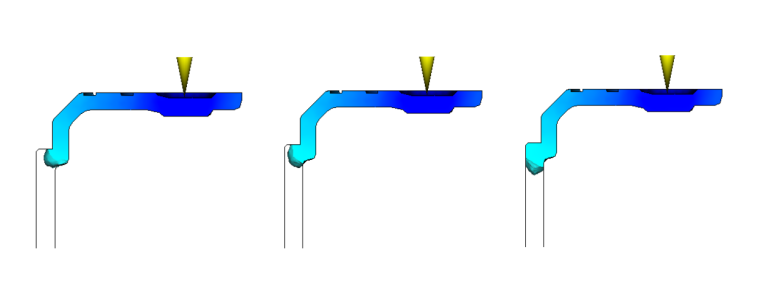

一是由于產品的二色壁厚比較薄，再加上此款TPE流動性比較差，那么二色產品必須使用較高的注射速度才能打滿（圖5-圖7）。

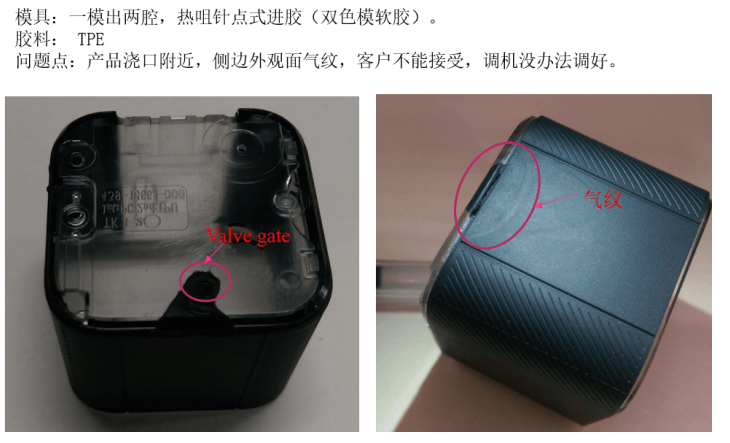

二是存在薄壁，高速，澆口靠近側壁外觀，帶來的外觀問題(氣紋)。在該案例中，因?yàn)楸”诋a(chǎn)品，注塑壓力已經很大了，所以不可能把澆口遠離外觀側壁區域。但客戶不同意更改整體壁厚，加厚整體壁厚，只同意頂部區域可以局部修改壁厚。所以調機現場，低速打不滿產品，高速氣紋無法調至完美（圖8）。

圖8

4原因分析及改善方案

引起氣紋的原因很多都是填充速度過快、溫度過高、困氣等等，本案例從Moldflow填充分析來看，由于氣紋位置離澆口位置比較近，因此造成氣紋的原因初步分析可能是速度快和剪切溫度過高造成的（圖9）。

圖9

產生氣紋的可能原因分析：從產品的結構來看（圖10），由于該位置有一個斜角，而且離澆口位置比較近，壁厚不均，因此當溶膠經過該區域時，速度較快，剪切熱急劇上升，產生氣體，然后隨著斜角的引導按紅色箭頭方向斜著打在模具表面上（圖11），容易翻滾，形成了氣紋。因此該位置的結也很有可能是產生氣紋的主要原因。

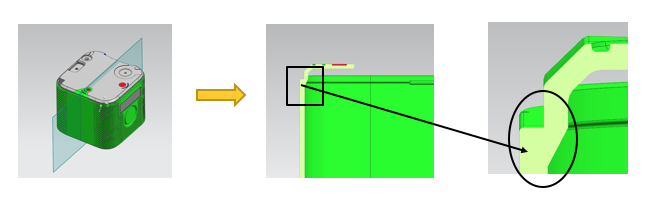

圖10：氣紋位置處的3D產品截面圖

圖11：產生氣紋的可能原因

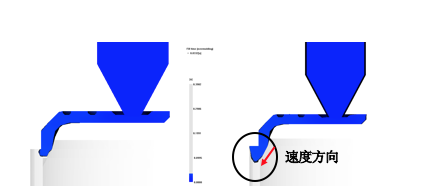

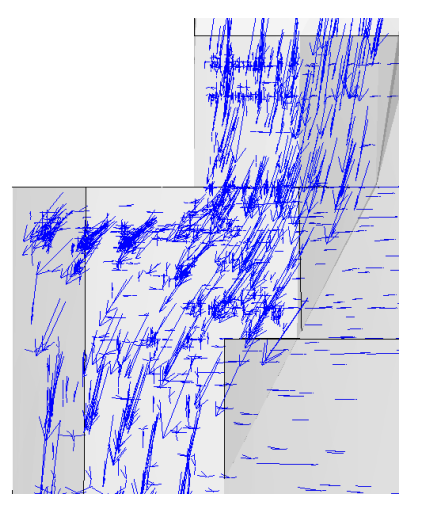

如圖12，由于斜角的存在，并且斜角離澆口很近，膠料的速度較快，膠料會由慣性沿箭頭方向斜著打到模具側壁，導致氣紋的產生。

圖12：修改前速度方向

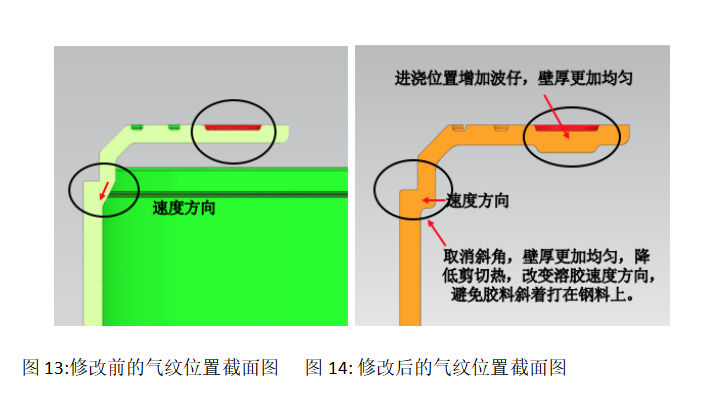

所以為了消除氣紋理，降低剪切熱，改變?nèi)苣z速度方向，避免膠料斜著打在鋼料上。所以斜角，壁厚更加均勻，進澆位置增加波仔，壁厚更加均勻。

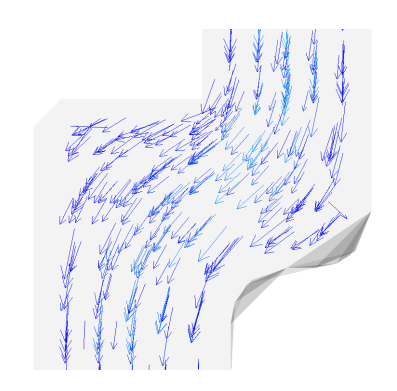

如圖15-16，取消斜角后，膠料的方向更加一致，膠料在R處產生一個向心力，在向心力作用下貼著一色產品表面填充，降低了剪切和翻滾的可能性，從而改善了產品表面的品質。

圖15：修改后MF流動情況

圖16：局部放大演示圖

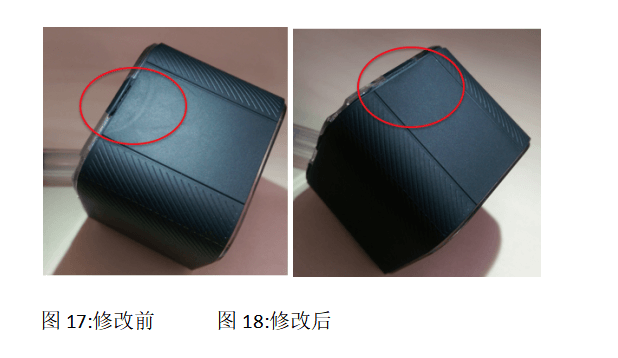

產品的實際改善效果圖對比（圖17-18）

4項目總結

澆口附近氣紋，常出現在壓力比較高的薄壁產品。產生的原因主要有:剪切速率過高、排氣不好等，當然還要考慮結構的問題。此案例的成功，k8凱發(中國)天生贏家·一觸即發可以在以后的設計階段就要考慮表面這個問題，減少因?yàn)榻Y(jié)構問題導致的成型不良。這對k8凱發(中國)天生贏家·一觸即發來說已是一個很好收獲。以往類似成品，改善費用高（約20萬），改善時間長（3個月）。使用 Moldflow模具制作前分析澆口位置，大小更加合理，優化更合理的結構，有效的解決了外觀氣紋缺陷。不僅改善費用降低到5萬(包含品質向上調整)，也大大縮短了改善時間為10日 (同上)，還帶來了質量的提升。

Moldflow在企業的長期應用效益分析

1項目成本

利用Moldflow,可以縮短項目周期1-3個月。每個項目可節省100,000RMB平均每年20個項目。節省項目成本:100,000*20=￥2000,000RMB

2模具成本

利用Moldflow,平均節省試模1-2次。每套模具節省10,000 RMB，平均每年分析50套模具。節省模具成本:10000*50=￥500,000RMB

總計:200+50=￥250萬/年

經驗分享

1分析經驗分享之一：準確分析填充狀態

利用moldflow要準確地分析填充有3個要點：1、正確的網格模型，網格數量不能太少。2、正確的材料參數，材料信息一定得準確無誤。3、需要參考實際的工藝參數。

5.2經驗分享之二：如何正確設定合理的注塑時間

利用moldflow中的DOE：1、可以找到最小注塑壓力的注塑時間。2、當然你也可以設定波前溫度范圍，來確定合適的填充速度。

展望未來

注塑行業的發展越來越離不開Moldflow，是客戶的認可，也是公司的需求。日益激烈的競爭，越來越高的品質要求，需要k8凱發(中國)天生贏家·一觸即發絞盡腦汁，用Moldflow正確的打開方式來為公司創造價值。公司未來Moldflow會朝著更高品質要求的目標前進，總結歸納各種注塑缺陷的預測、評估、以及解決方案。對于目前Moldflow分析中，不能直接從分析結果反應出來的注塑問題，希望今后一點點進步，變得越來越好。
